Histopatolojik İmgelerde İstenen Bir Hücrenin Otomatik Sayımı
Cilt 20, Sayı 6
Aralık 2006 · Sayfalar 409-414
Histopatolojik İmgelerde İstenen Bir Hücrenin Otomatik Sayımı
Automatic Enumeration of a Desired Cell on Histopathologic Images
Suat TORAMAN1, İbrahim TÜRKOĞLU1
Bu çalışmada, histopatolojik imgelerden çeşitli hastalıkların tanınması işleminde, hekime yardımcı olacak ve kolaylık sağlayacak bir karar destek sistemi tasarlanmıştır. Otomatik hücre sayma sisteminde, hekimler için uzun zaman ve dikkat gerektiren uygulamaların daha kısa sürede ve istenen başarım ölçütleri içinde yapılması sağlanmıştır. Geliştirilen sistem, histopatolojik imgeden istenen hücrelerin ayrıştırılmasını sağlayan bölütleme, söz konusu hücrelerin daha görünür hale getirilmesinde iyileştirme ve istenen hücrelerin sayılması aşamalarını içermektedir. Otomatik hücre sayma sisteminin hepatitli ve kanserli hastalardan alınan histopatolojik imgeler üzerinde değerlendirmesi yapılmıştır. Elde edilen sonuçlar, hekim bulguları ile karşılaştırılarak, %90 oranında doğruluk örtüşmesi sağlanmıştır.
In this study, a decision support system is designed which makes things easier for physicians and helps them for recognizing various diseases from histopathologic images. In automatic enumeration of cell system, the desired applications, which necessitate more attention and long time for physician, are carried out at short time and high success rates. The developed system composed of a segmentation stage which discriminates the desired cells from the background, an enhancement stage which improves the representation of the image and an enumeration stage which counts the cells from the histopathologic image. The evaluation of the proposed system is done on the histopathologic images which were taken from the hepatitis and cancer patients. The system results are compared with the physician results and it is seen that both results are matched at 90 % high accuracy rate.
Giriş
İmge (resim, görüntü) işleme birçok basamaktan oluşur. Bu işleme tekniklerinin en önemlilerinden biri bölütleme işlemidir. Bölütleme işlemi, imgedeki herhangi bir örüntüyü veya imgenin herhangi bir parçasının arka plandan ayrılmasıdır [1]. Bölütleme işleminin önemi, daha sonra yapılacak birçok imge işleme algoritmalarında kullanılmasından kaynaklanmaktadır. Bu nedenle, bölütleme aşamasında yapılacak bir hata bütün basamakların yanlış sonuçlar üretmesine neden olacaktır [2].İmge bölütleme işleminin, bir çok alanda başarılı uygulamaları mevcuttur: Tıp alanında, Gamma ve X ışınları yardımıyla damardaki tıkanıklıkları, sertleşmeleri ve çatlakların izlenmesi [3], hastadan alınan doku parçası içerisindeki hastalıklı hücrelerin tespit edilmesinde [4-8], endüstriyel alanda, eksik eleman, elektriksel devre çizgileri arasında kopukluk olup olmadığının tespiti, meteorolojide, uzaydan çekilen uydu fotoğrafları yorumlanarak hava tahmini yapılması veya özel renklendirme işlemleri yapılarak ozon tabakasının delinmesi ile meydana gelen aşırı ısınma olayının izlenmesi [1] örnek olarak verilebilir.
İmge bölütleme işleminden faydalanarak istenen örüntülerin imgeden ayrıştırılmasını takiben, imgeden hücre sayma işlemi yapılabilmektedir [9]. İmgelerin bilgisayar ortamına aktarılarak içinden istenen hücrelerin otomatik sayılması işleminin en önemli özelliği, hızlı olmasıdır. Normal koşullarda uzman kişilerin birkaç saat içinde gerçekleştirdikleri hücre sayma işlemi bilgisayar ile birkaç saniye sürmektedir. Bu zaman tasarrufu doktorun daha hızlı karar vermesine dolayısıyla daha fazla inceleme yapabilmesine olanak sağlamaktadır. Geliştirilen otomatik hücre sayma sisteminin alt yapısının dayandığı temeller aşağıda kısaca açıklanmıştır:
Gereç ve Yöntem
Shannon Entropi ile Bölütleme: Geliştirilen yöntemde, bölütleme kavramı imgeden istenen hücrelerin ayrıştırılması amacı ile kullanılmıştır. Bu amaçla entropi tabanlı bir yapı, literatür desteği ile tercih edilmiştir [10].Entropi kavramı, bir sistemin düzenliliğini ölçmek amacı ile termodinamik fiziğinde iyi bilinen bir kavramdır. Ayrıca, entropi kavramı bir olayın içerdiği bilginin ortalama miktarını ölçmek amacı ile de kullanılmaktadır. İmge işlemede yaygın olarak kullanılan entropi hesaplama türleri: Shannon, Norm, Eşik yöntemleridir [11]. Shannon entropi, en popüler entropi ölçülerinden biridir. Bilim ve teknolojinin birçok alanda Shannon entropinin faydalı olduğu görülmüştür [12]. Bu algoritma;
P sonlu kümedeki bütün olasılık dağılım kümesini gösterir.
Ayrık olasılık dağılımı Pn için entropi tanımı denklem 1'den türetilir. Ayrık olasılık dağılımı
Bütün entropi tanımları için log değeri log2 olarak alınmaktadır.
Bütün n Ε IN H1 Sn tekbiçimli dağılım için maksimum değer elde eder. Literatüre bakıldığında nesne-alt taban sınıflamasında entropi kriter olarak kullanılmaktadır. s imgeyi iki parçaya bölen bir eşikleme değeridir. [0,s] arası gri seviye değerleri alt tabanı temsil eder. [s+1,l+1] gri seviye aralığı istenen hücre örüntüsünü temsil eder. Bölünmüş imgenin Shannon entropisi Denklem 3’de tanımlanmaktadır.
P(g) gri seviye g'nin meydana gelme olasılığıdır.
aralığındaki gri seviye değerlerinin meydana gelme olasılıklarının toplamıdır [10]. Bu olasılık değerleri kullanılarak imgede hücre örüntüsü-alt taban ayrımı gerçekleştirilmektedir.
Kapama İşlemi: İstenen hücrelerin ayrıştırılmasını sağlayan bölütleme işlemine ilave olarak, hücrelerin daha net bir şekilde ortaya çıkmasını gerçeklemek için kapama işlemi uygulanmıştır.
Kapama (Closing) işlemi, dış hat bölümlerini yumuşatma meyilli bir işlemdir. Kapama işlemi genellikle dar açıklıkları birbirine kaynaştırır, küçük delikleri yok eder ve dış hatlardaki boşlukları doldurur. B şekillendirme elemanı Şekil 1’in dışında yuvarlanırsa, B’yi A’nın sınırları dışında yuvarlama sonucunda şekillendirme elemanının A’nın yüzeyine temas etmediği yerlere kapama işlemi gerçekleştirilir. Şekil 1 kapamanın temel geometrik özelliğini göstermektedir [1].
Geliştirilen Otomatik Hücre Sayma Sistemi:
Geliştirilen otomatik hücre sayma sisteminin yapısı Şekil 2'de verilmiştir.
Histopatolojik İmgelerin Alınması: Histopatoloji, doku ve organların doğal yapısında oluşan lezyonların mikroskobisini inceleyen bir bilim dalı olup [13], uygulamada kullanılan histopatolojik imgeler, Fırat Üniversitesi, Fırat Tıp Merkezi, Patoloji bölümünden alınmıştır. Bu histopatolojik imge örüntüleri, hastalardan alınan dokuların mikroskop altında çekilen resimleridir. İmgelerin alınmasında Olympus BX–50 ışık mikroskobuna bağlı, Olympus C-4000Z sayısal fotoğraf makinesi kullanılmıştır. Alınan sayısal imgelerin çözünürlük değerleri 2288x1712 piksel ve 72 dpi dir. Çözünürlük değerinin yüksek olması bölütleme işleminin daha iyi olmasını sağlamaktadır.
Yöntem: Bilgisayar ortamına aktarılan imgelerdeki hücrelerin sayılabilmesi için belirli işlemlerden geçirilmesi gerekmektedir. Gerçekleştirilen bu işlemler aşağıda sırasıyla açıklanmıştır.
Adım -1: Renkli imgeler gri seviyeye dönüştürülür.
Adım -2: Gri seviyedeki her pikselin olasılık değeri p(g) belirlendikten sonra imgeyi bölütleyecek en iyi eşikleme değeri Shannon Entropi yöntemi ile (denklem 3) elde edilir.
Adım -3: Adım 2 de elde edilen Shannon entropi ile elde edilen eşikleme değeri H(s) ve denklem 4 kullanılarak imge bölütlenir (Şekil 5).
Adım -4: Bölütleme ile istenen hücreler diğer normal hücrelerden belirgin bir şekilde ayrılmıştır. Fakat imgede istenmeyen pürüzler bulunmaktadır. Bu pürüzleri giderilmesi için bütün pikseller kapama işleminden geçirilmesi ile imge iyileştirmeye tabi tutulmaktadır. Bu işlemler ile pürüzlü olan hücre kenarları daha belirgin bir hale getirilmiştir.
Adım -5: Kapama işleminden geçirilmiş olan hücrelerin alanları toplamı hesaplanmaktadır. Bu toplam sonucu bulunan alan, önceden belirlenmiş olan ortalama bir hücrenin alanına bölünerek hücrelerin sayısı bulunmaktadır.
Bulgular

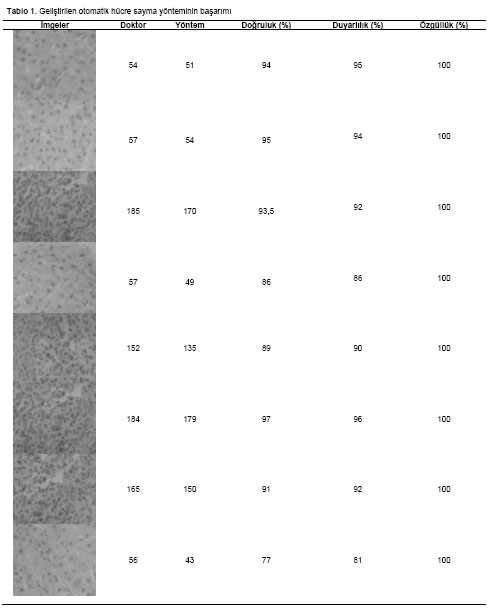

Geliştirilen yöntemin başarımı 30 imge üzerinden değerlendirilmiş olup, Doktor (Ort ± SD = 75,83 ± 15,80) ve yöntem (Ort ± SD = 68,91 ± 16,23) verilerine dayanarak elde edilen hücre sayıları ortalamaları kullanılarak, iki grup student-t testi ile değerlendirildi. Test sonucu iki grup arasında anlamlı bir farklılık olmadığı gözlendi (P> 0.05). Ayrıca gruplarda imgelerin içindeki hücrelerin sayımı, hekim ve geliştirilen yöntemin sonuçlarına dayalı olarak yapılan hesaplamalarda, geliştirilen yöntemin duyarlılığının (sensitivity) %90.25, özgünlüğünün (specifity) ise %100 olduğu görüldü. Tablo 1. de toplam test kümesi ait bazı imgelerin içindeki hücrelerin sayımı, hekim ve geliştirilen yöntemin sonuçları kıyaslamalı olarak verilmiştir.
Tartışma
Bu çalışma herhangi bir dokuda bulunan hücre örüntülerinin alt-tabandan ayrıştırılması ve sonra alan hesaplama yönteminden faydalanılarak, istenen bir hücre sayısının bulunmasını amaçlanmıştır. Geliştirilen böyle bir bilgisayarlı imge işleme sisteminin yardımı ile çeşitli hastalıkların tanı bulma süreçlerinde hekimlere daha güvenilir ve sağlıklı veriler sunularak, tanı koymaya yardımcı daha güvenilir karar destek sistemleri gerçekleştirilebilecektir. Böylece, çeşitli tıbbı imgelerdeki istenen hücre türlerinin sayılmasına bağlı teşhis sistemlerinde:
• Hızlılık sağlanmakta,
• İş yoğunluğundan kaynaklanan hekim yanılmalarına bağlı hataların önüne geçilmekte,
• Dikkat gerektiren patolojik değerlendirmelerde yardımcı bir karar destek unsuru olmaktadır.
Teşekkür
Histopatolojik imgeleri bize sağladığı için Fırat Tıp
Merkezi Patoloji bölümüne teşekkür ederiz. Bu çalışma
Fırat Üniversitesi Bilimsel Araştırma Projeleri Yönetim
Birimi (Proje No: FÜBAP-985) tarafından desteklenmiştir.
